Le Fairchild C-119 Flying Boxcar
Construction
2)
Les poutres.
Le dessin des pièces :
Comme expliqué dans mon cours , je dessine toutes les pièces sur le plan trois vues que j'ai retenu.
Pour ce travail, il faut souvent apporter des corrections, car en général les mesures prises sur chacune des vues ne correspondent pas à 100% entre elles et on peut souvent aussi remarquer des erreurs en consultant un tas de photos disponibles sur le net.
Les axes, les incidences etc. doivent être bien vérifiées et recoupées....

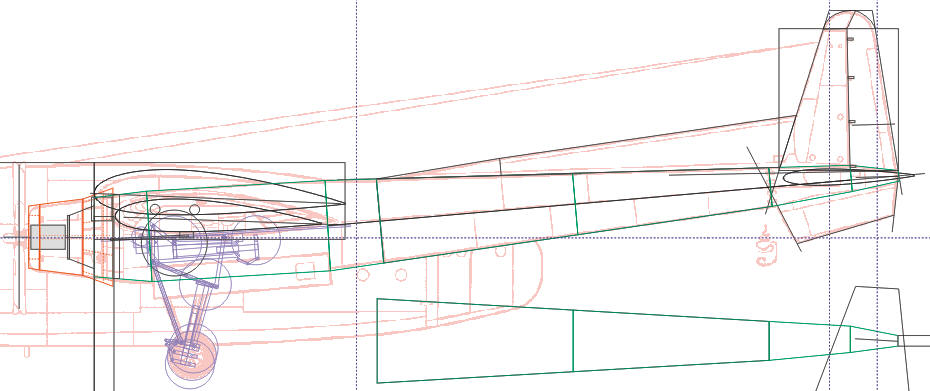

la vue du dessus...

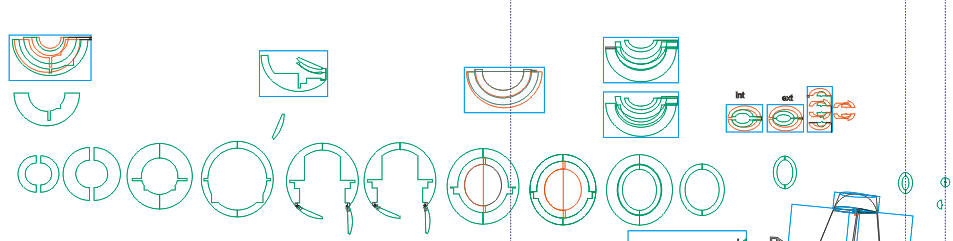

et les demi-couples...

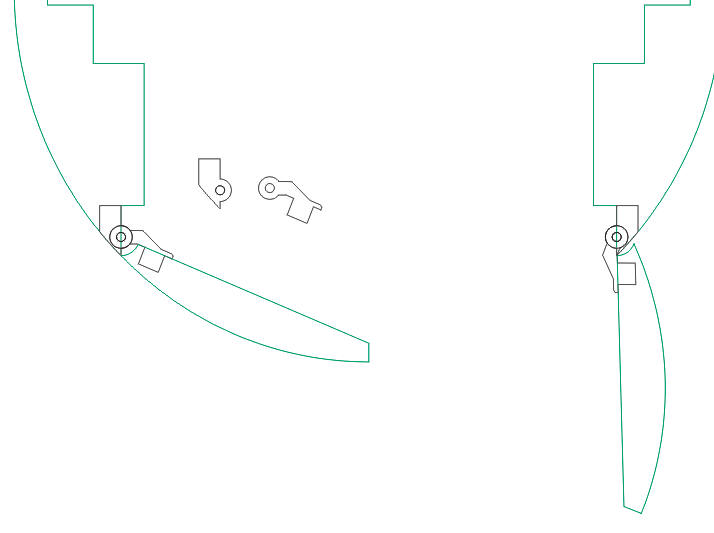

la cinématique des trappes et les petites charnières à fraiser dans l'époxy...

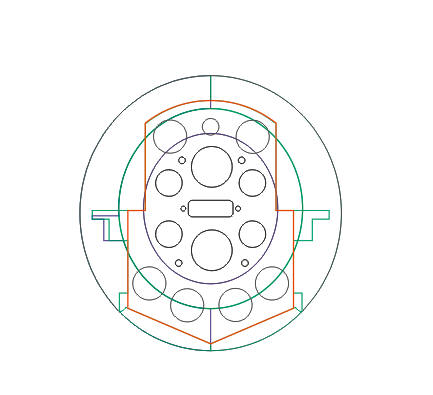

des pièces à fraiser en CTP (ici les pièces d'accouplement de l'arrière des poutre que je vais réaliser démontables pour plus de confort lors de la construction, de la finition et pour la maintenance future de l'avion...
