Complément FRAISEUSE (suite)
17) réalisation du système de bridage
Ce système est fortement inspiré de ce qui existe sur la fraiseuse Step Four que je possède depuis plus de 13 ans...
Dans les profils alu en U 15 x 15 , on coupe 4 longueurs de 60 cm, et deux de 56 cm.
dans le profil en L de 20 x 40 on coupe 16 longueurs de 30mm.
on ébarbe convenablement toutes les arrêtes sciés...

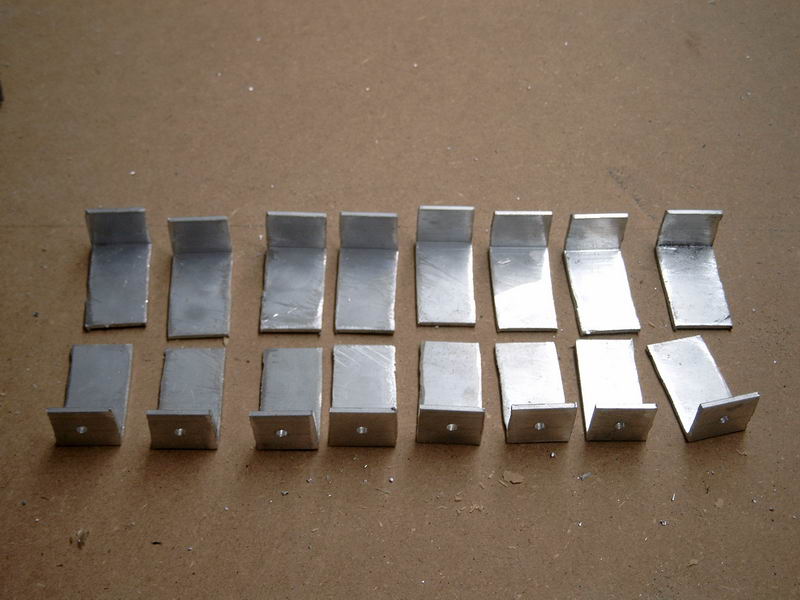

On perce à 3.5mm la moitié des petits bouts de cornières
On assemble comme sur la photo chaque fois un morceau percé et un non-percé (respecter bien l'ordre)

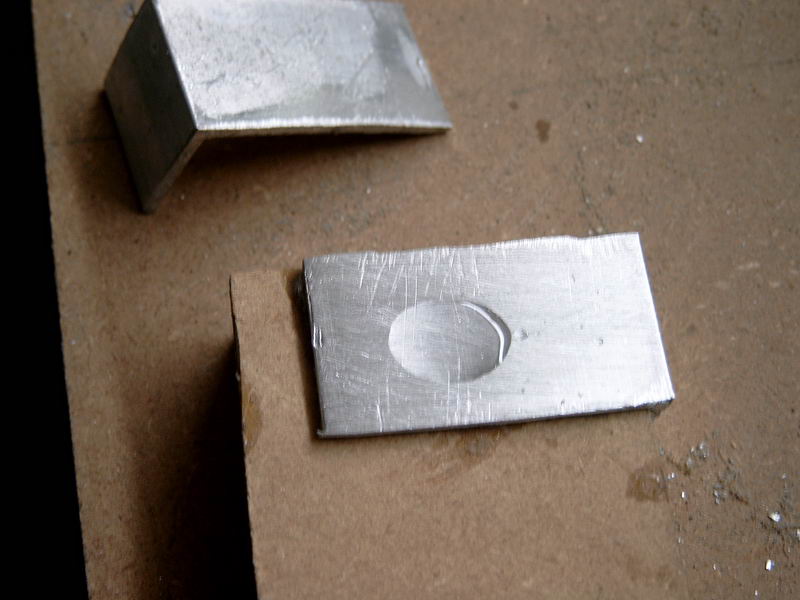

les pièces ont été préalablement dépolie au papier abrasif gros grain et dégraissées à l'acétone. les collages se font sur un gabarit en bois de 46mm de larde avec une goutte de cyano

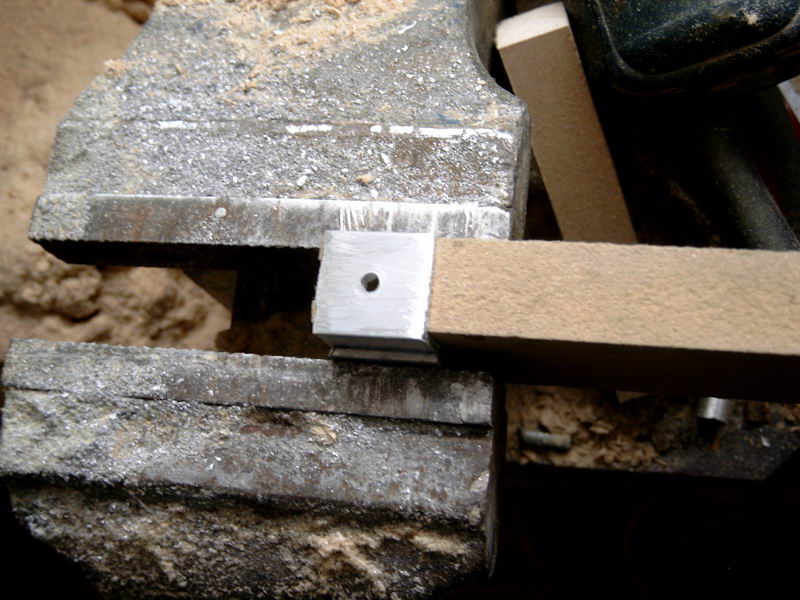

après l'assemblage, on maintient le tout et on serre dans l'étau jusqu'au séchage de la colle (si on est pressé comme moi, un petit jet d'activateur...)
les assemblages vont former de petits serre-joints adaptés à notre table et aux brides
voila nos 8 étriers...

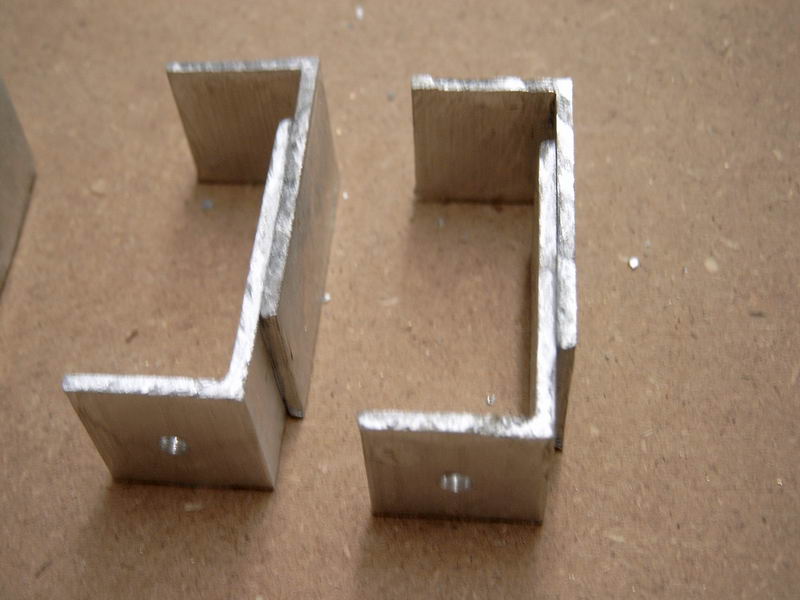

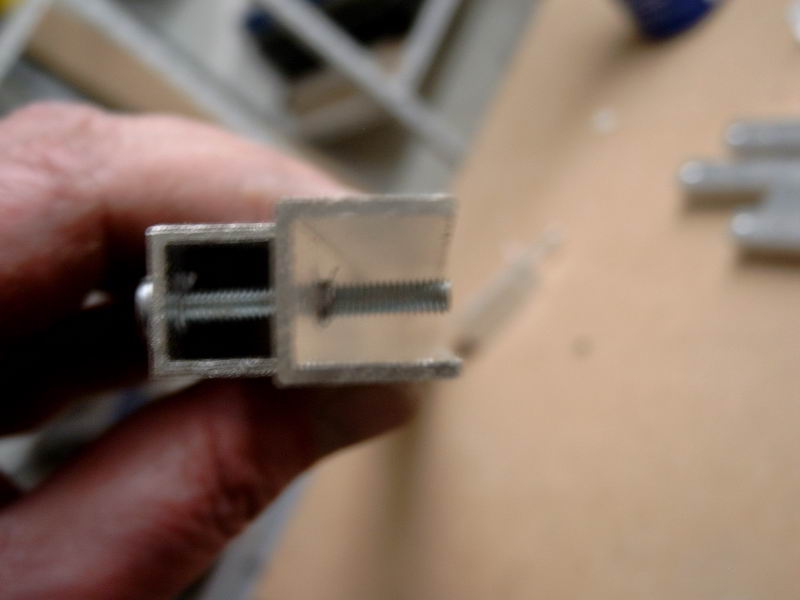

détail de la chose...

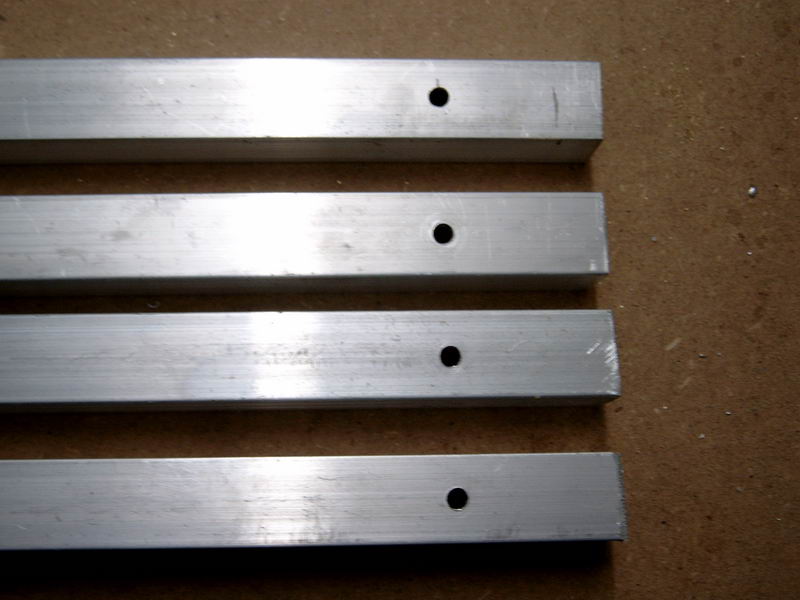

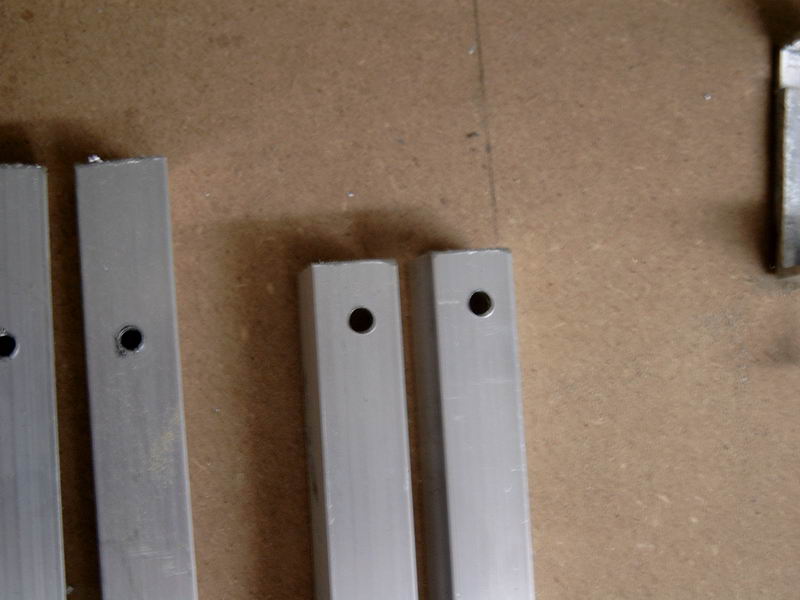

Pendant que la mèche de 3,5 est encore dans le mandrin de la perceuse, on perce un trou à 30mm de chaque extrémité des U de 60 cm, puis on taraude tous ces trous avec un taraud M4 ( je le fais à la visseuse en lubrifiant avec du WD40 c'est très rapide et plus facilement bien droit qu'à la main avec un porte taraud)
On perce ensuite à 4,5 mm à 10 mm de chaque extrémité des U de 56cm
enfin , toujours avec la mèche de 4,5, on entame un trou borgne à 7.5mm de chaque extrémité des U de 60 cm
Il ne faut surtout pas passer à travers! (ça sert simplement à ce que la vis des serre-joints reste en place sur chaque bride)

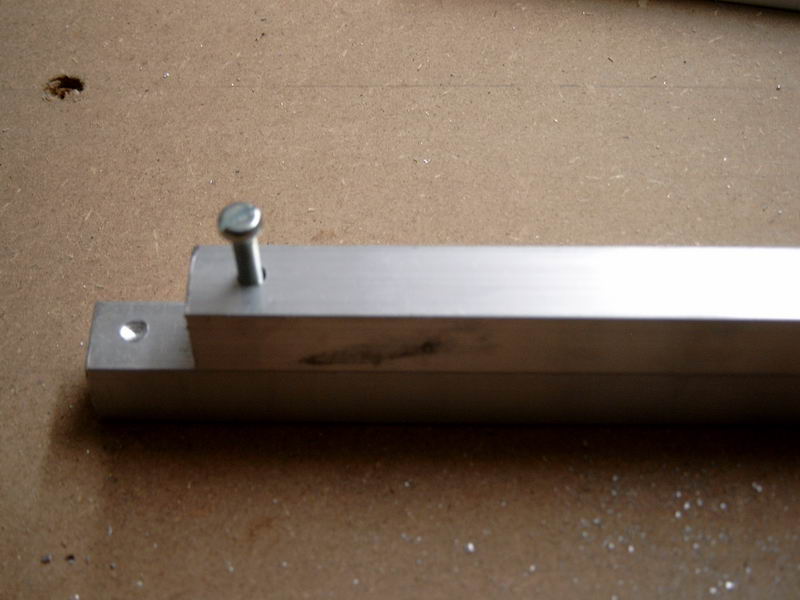

On assemble les "bride-étau" comme sur la photo
avec la vis M4 x30 on ne dépasse pas par dessous même si le matériau enserré est très mince

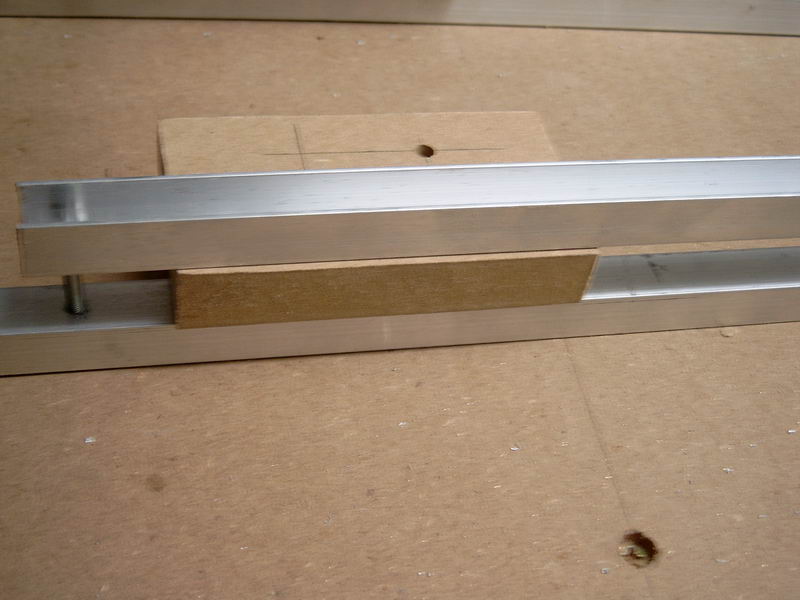

Pour des épaisseurs entre 0 et 10mm, on utilise les brides dans ce sens...

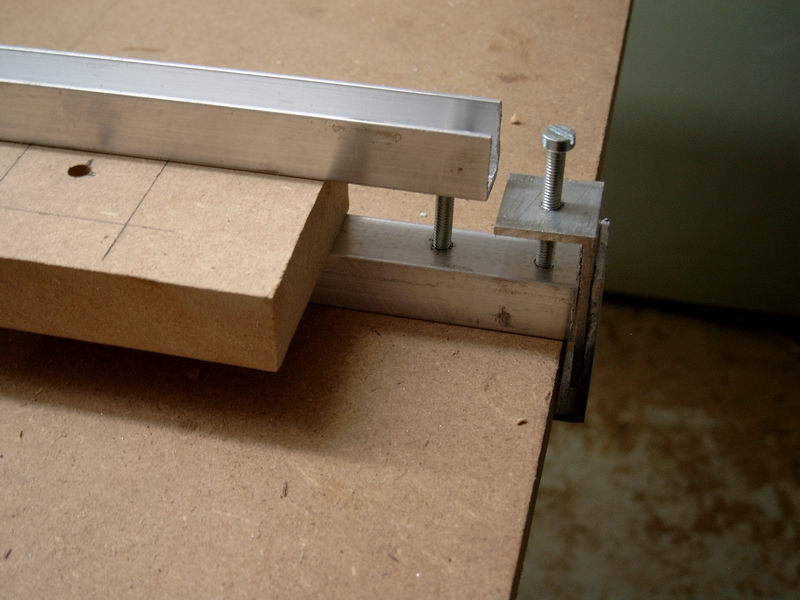

pour les épaisseurs plus importantes, on les retourne comme ci dessous...
Si on souhaite maintenir des pièces plus importantes en épaisseur (par exemple un boîtier électronique dans lequel on veut fraiser l'emplacement de connecteurs) on pourrait utiliser des tiges filetées M4 et des écrous à la place des vis

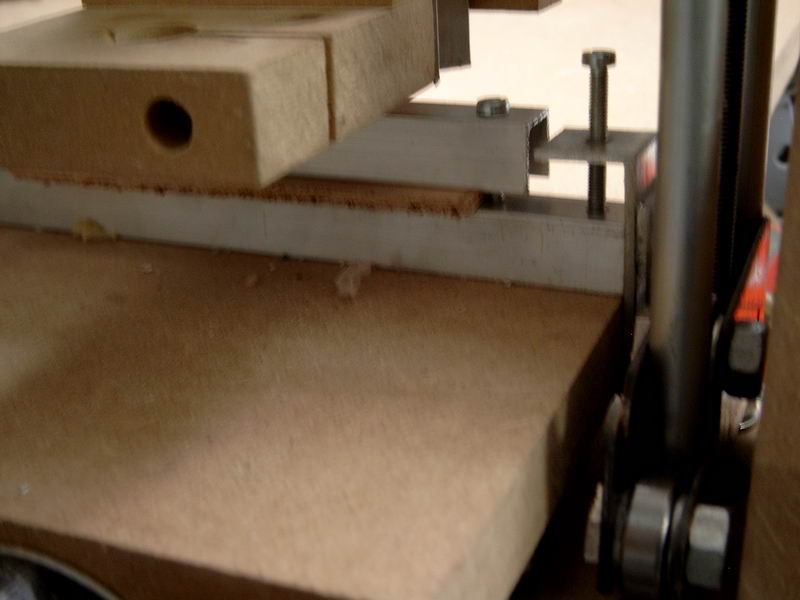

même en position basse le portique passe bien au dessus des brides pour des épaisseurs de matériaux habituels

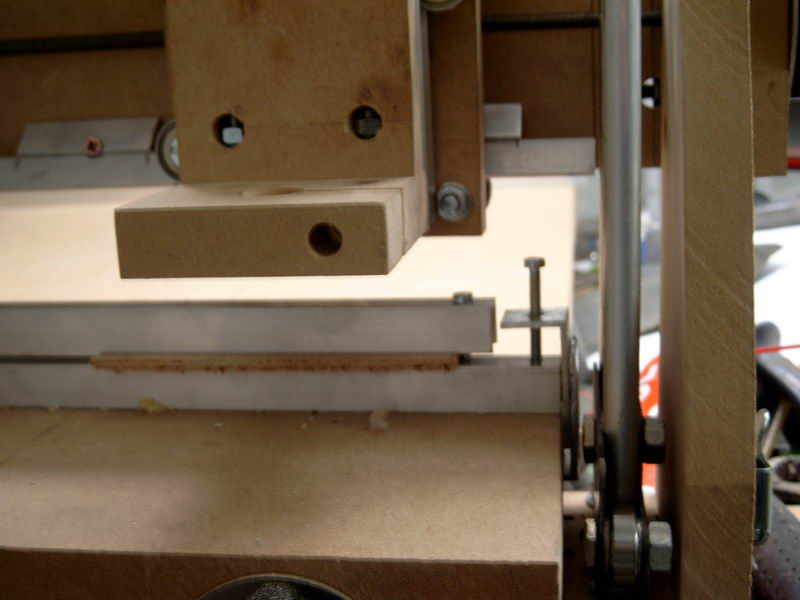

idem sur les côtés (c'était une des raisons pour lesquelles il est préférable de meuler la tête des boulons M8
Voici la raison d'être des deux longueurs de 60cm supplémentaires :

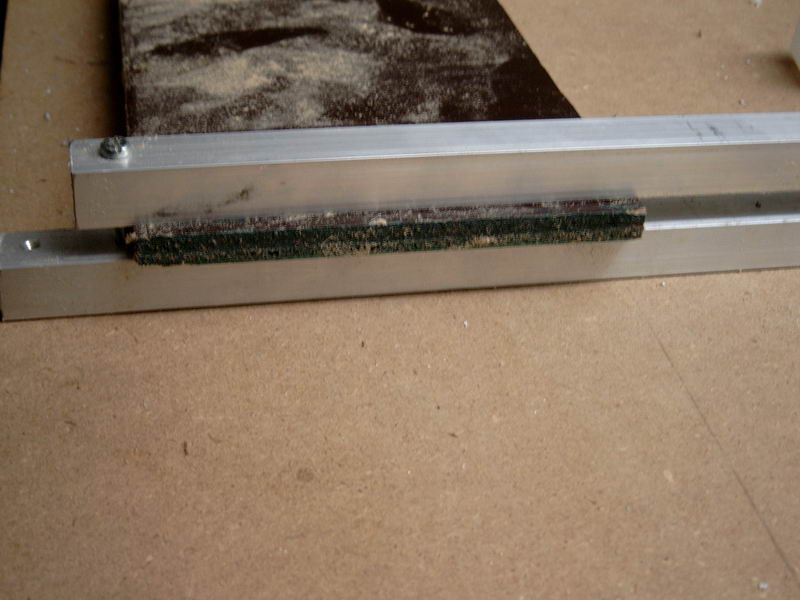

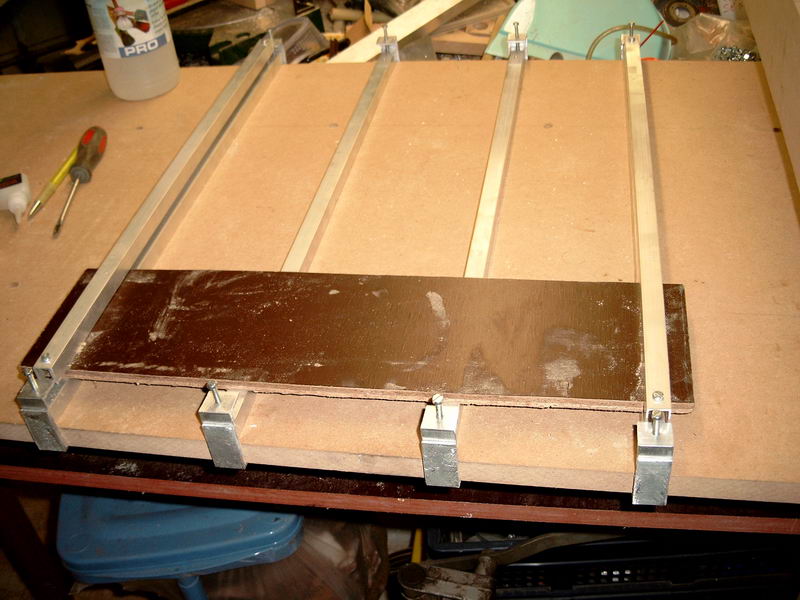

Pour des pièces de grandes longueur, telles que des planches de balsa, les deux bas des brides supplémentaires sont installées sous le brut pour éviter le flambage sous la pression de la fraise...
En fait il faudrait pour bien faire coller une épaisseur de 3 ou 4 mm de balsa sur les 4 brides inférieures pour servir de martyr lorsque l'on fraise sur toute l'épaisseur du brut comme c'est la cas pour du détourage. je n'ai pas encore eu le temps de le faire mais ça viendra.
