Complément FRAISEUSE (suite)

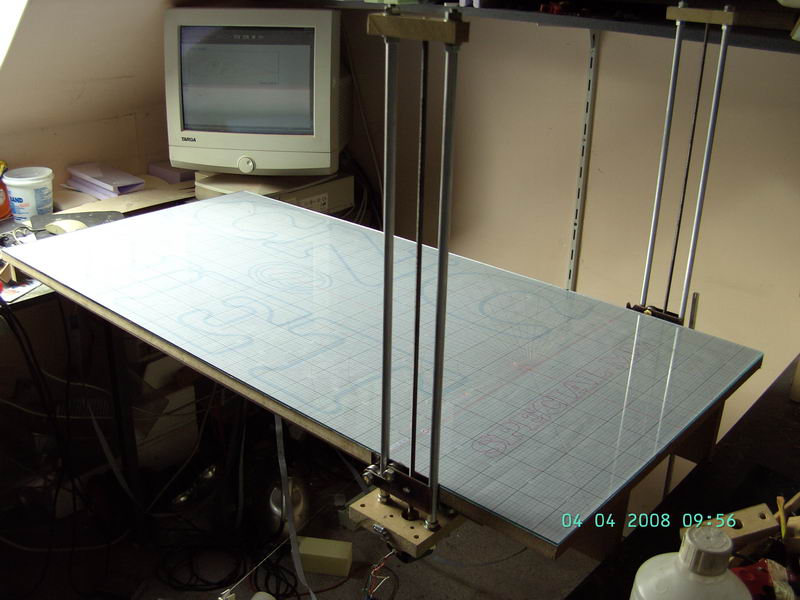

Installation du papier millimétré et de la vitre de 3mm
Pour pouvoir travailler avec précision avec le fil chaud, il est important de pouvoir placer les blocs de mousse de la manière la plus précise possible
Un papier millimétré protégé par une vitre de 3mm compètera la finition de la table (il me semble que des fichier pour imprimer ces feuilles ont circulé sur la liste CNC...)

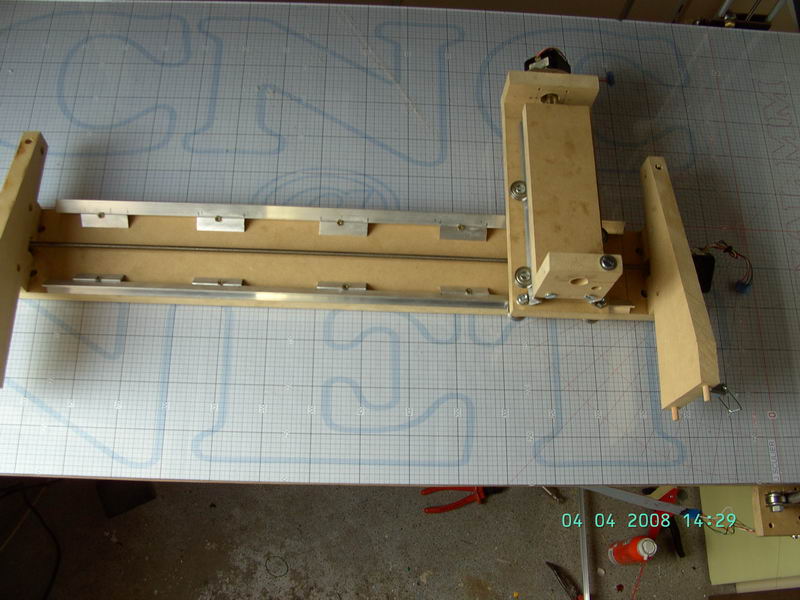

Voici le supplément fraisage

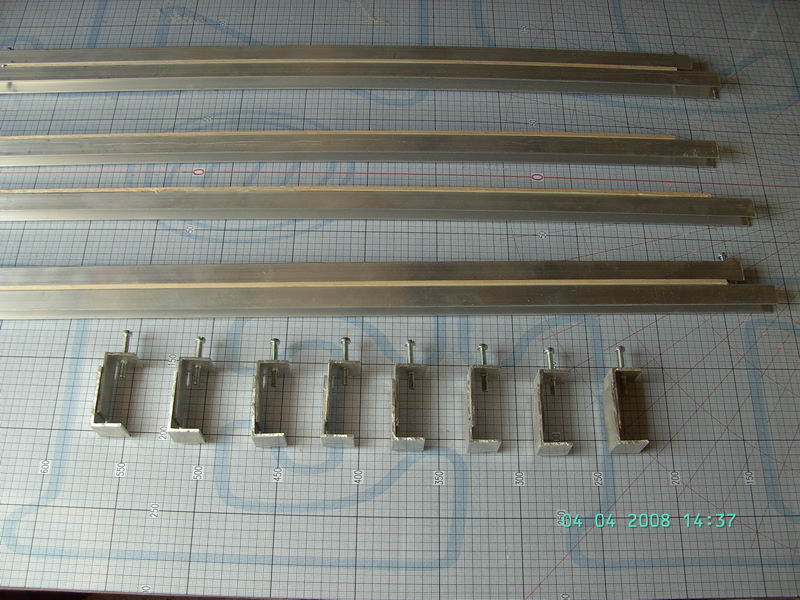

Les brides maintenant recouvertes d'une épaisseur de balsa de 3mm pouvant servir de martyr ... et leurs serre joints

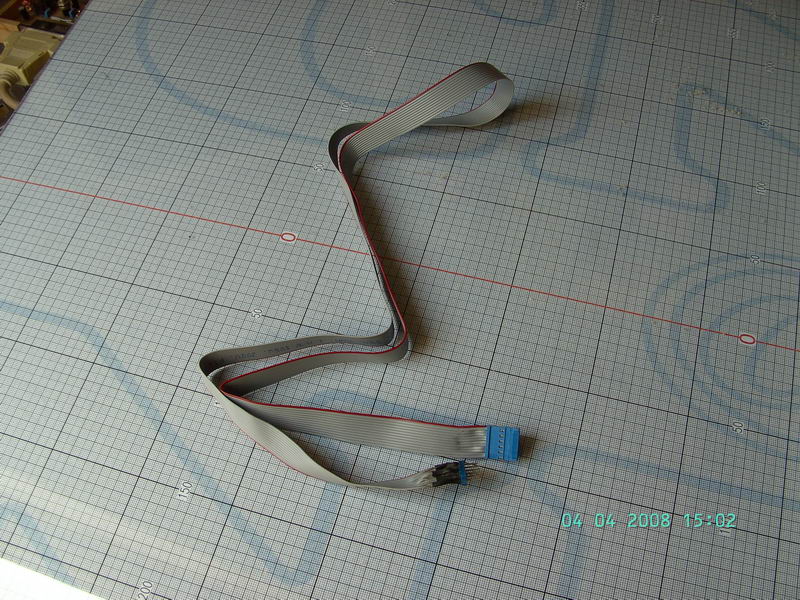

pour bien faire il faudrait encore fabriquer un petit câble rallonge pour l'alimentation du moteur Z
Celui ci fait environ 1m et est collé en place sur la moitié droite du portique de manière à ne pas gêner les mouvements du chariot Y
Pour passer de la découpe au fil chaud au fraisage, c'est très rapide:
Les deux chariots des X étant à la position zéro, on sort l'arc de ses V et on le dépose dans une zone de la table inutilisée, puis on vient déposer avec précautions le portique sur les deux chariots des X.
Les chevilles sont engagées dans leur logement et les deux fermetures rapides sont verrouillées.
En s'assurant que les moteurs ne sont pas alimentés (sortir de Zéro arc et couper l'interrupteur d'alimentation des moteurs), débrancher les fiches des moteurs Y fil chaud et les rebrancher sur le moteur Y fraiseuse à gauche et sur la rallonge qui mène au moteur Z à droite, installer ou déplacer les brides. c'est tout !

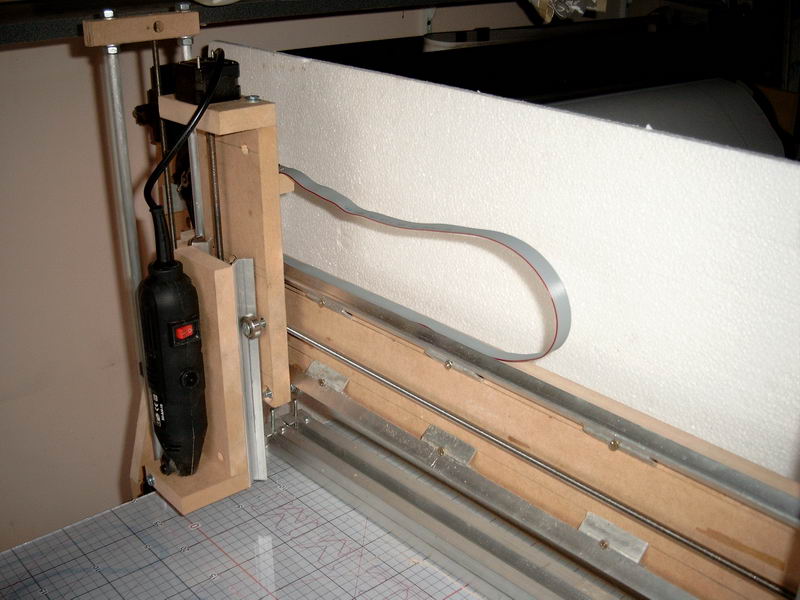

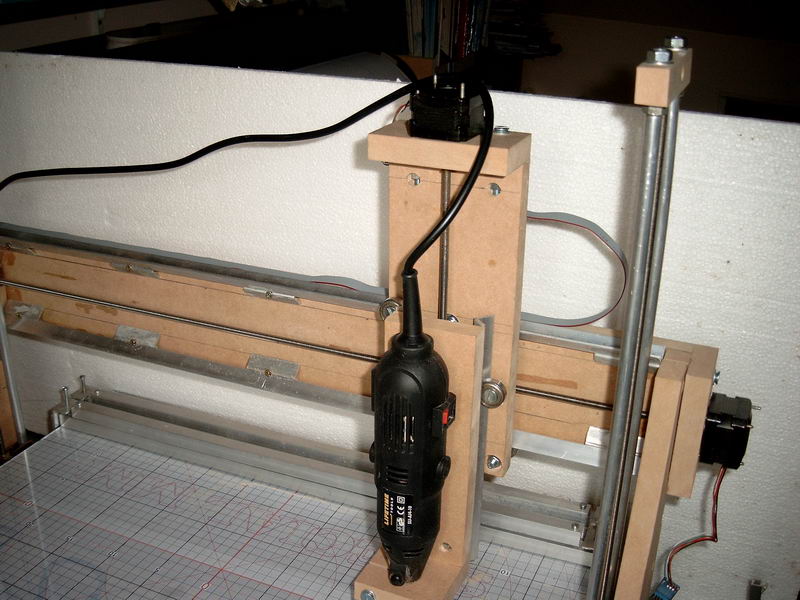

vue d'ensemble d'un côté

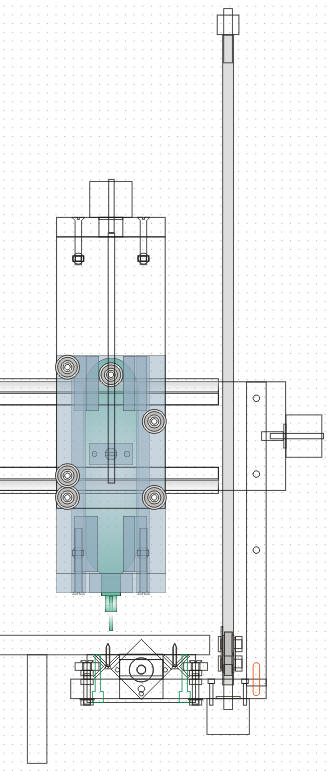

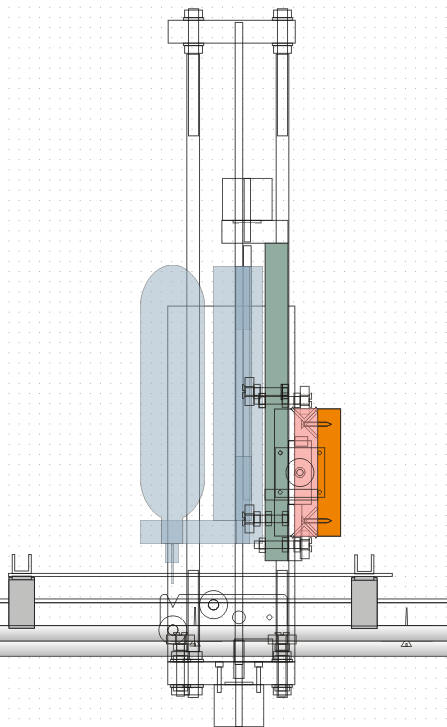

Tous les plans au format Corel Designer 10 (.des)
