Rotation d'ailes ou d'autres formes

rotation d'aile (ou de forme)

cette feuille de calcul est dérivée d'une feuille appelée "sweep calculation"dont je ne connais pas l'auteur http://www.teaser.fr/~abrea/cncnet/logiciel/utilitaires/utils.phtml

en plus d'avoir corrigé quelques petites erreurs, j'ai ajouté un affichage graphique dynamique des résultats et projection du parcours du fil, ainsi que d'une aide au positionnement du bloc.

Après avoir voulu utiliser cet outil pour une application réelle, je me suis aperçu que le résultat était complètement foireux!!!

Je me suis alors tourné vers Roland Poidevin, et il a trouvé les bonnes formules qui étaient bien plus complexes que celles utilisées au départ!!!

J'ai intégré ces formules dans cette dernier version et les résultats pratiques sont enfin concluants! (voir les apex du Be-103 )

Explications

Dans certains cas, la flèche très importante d'un tronçon d'aile ou d'une forme quelconque empêche sa découpe car les extrémités du fil devaient dépasser les limites de la table comme dans l'exemple ci-dessous :

Quelle que soit sa position sur la table,  il est impossible de couper cette pièce

En effectuant une rotation de l'angle de l'emplanture par rapport à l'axe X de la table, on peut toutefois réaliser la découpe, mais il faut trouver le bon angle et recalculer les profils pour que la pièce découpée soit correcte.

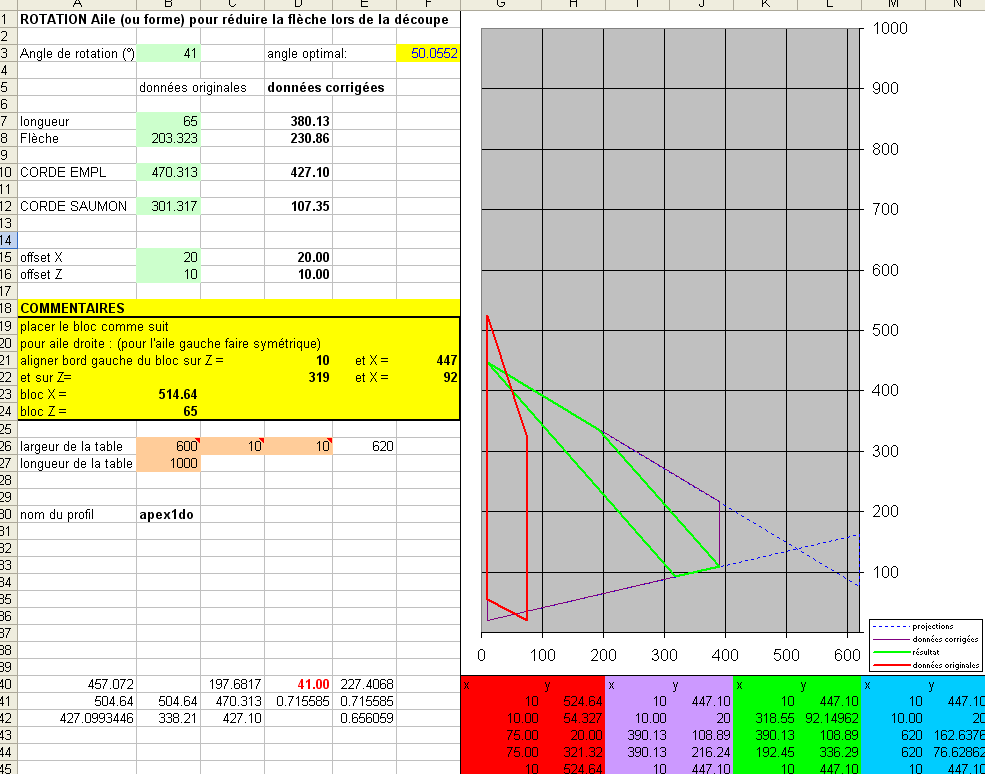

On peut voir sur l'image ci-dessus que maintenant les trajets de l'arc passent bien dans les limites de la table!

Le programme (Excel) avec les explications sont téléchargeables ici

Le programme a été modifié par Alain Denis car il y avait une erreurs dans les calculs lorsque les coordonnées Y n'étaient pas toutes positives, merci à lui  (http://alainfelixdenis.wordpress.com/      http://alain.felix.denis.perso.sfr.fr/index.htm)
