A la demande de certains, je donne ici plus de détails sur ces engins bizarres :
Le grand :
Masse 1Kg 450
Motorisation : OS 40
Hélice 12x4 (grand diamètre - petit pas pour pouvoir faire des décollages verticaux
construction en depron 6mm
Dimensions (dans le sens du vol)
envergure 61 cm
corde 42 cm
hauteur 39,5 cm
cloisons (3 horizontales et 5 verticales -pour pouvoir y mettre 24 bouteilles ;-)) corde 20 cm dont 8 pour les parties articulées
sur mes modèles il n'y avait pas de volets de dérives, mais ça pourrait être utile pour du vol stationnaire ou atterrissage vertical!
Les 3 élevons de chaque coté sont reliés ensemble par une "biellette" en balsa dur.
L'hélice se trouve 15 cm en avant du BA (à ajuster en fonction des équipement et du centrage)
Centrage à 8 cm du BA des cloisons extérieures (soit environs 20% de la corde des surfaces extérieures) pourrait être reculé pour essais de stationnaire et/ou atterrissage vertical !
Pas de plan, mais quelques photos de détails (si quelqu'un réalise un plan d'après mes données, il peut me le transmettre, je le joindrai à cette page...
Attention! les photos sont très hideuses, car le modèle est très sale et les réparations à la polyuréthane on changé de couleur avec les années... BEURK !!!!
On peut constater qu'il a beaucoup vécu!
Le petit
Masse environs 300gr avec un speed300 réducté 6x et 8 éléments NICD 350 ou NImH 800mAH
le structure seule fait 90 gr donc avec un brushless et des lipos on doit pouvoir le faire à moins de 200 gr!
Motorisation : Speed300 réducté 6X (brushless conseillé)
Hélice 11*4.7 (grand diamètre - petit pas pour pouvoir faire des décollages verticaux
construction en depron 3mm
Dimensions (dans le sens du vol)
échelle1/1 mesures du vrai bac...
envergure 38 cm
corde 28.6 cm
hauteur 24.5 cm
cloisons (3 horizontales et 5 verticales -pour pouvoir y mettre 24 bouteilles ;-)) corde 12cm dont 5 pour les parties articulées
sur mes modèles il n'y avait pas de volets de dérives, mais ça pourrait être utile pour du vol stationnaire ou atterrissage vertical!
Les 3 élevons de chaque coté sont reliés ensemble par une "biellette" en balsa dur.

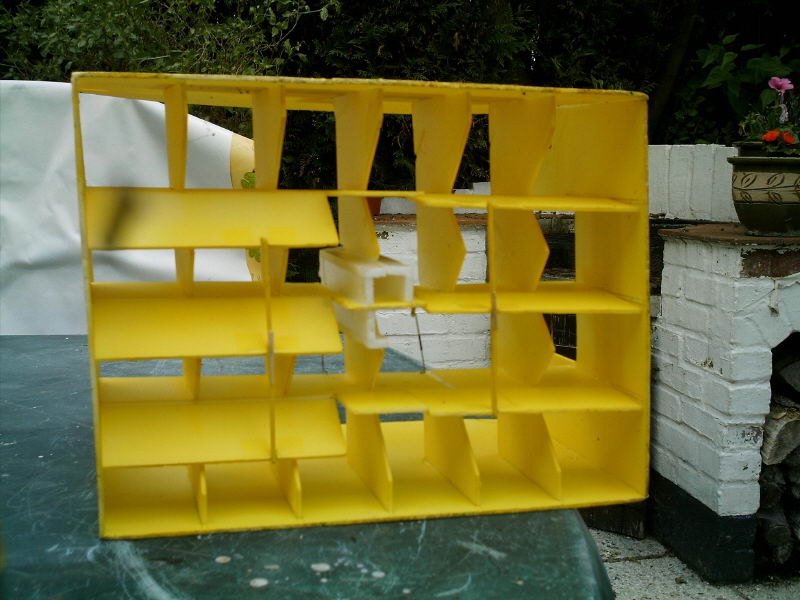

Photos de ce qui reste :
Voilà, j'espère qu'avec ça quelqu'un pourra encore avoir beaucoup de plaisir et surtout en donner aux spectateurs!
